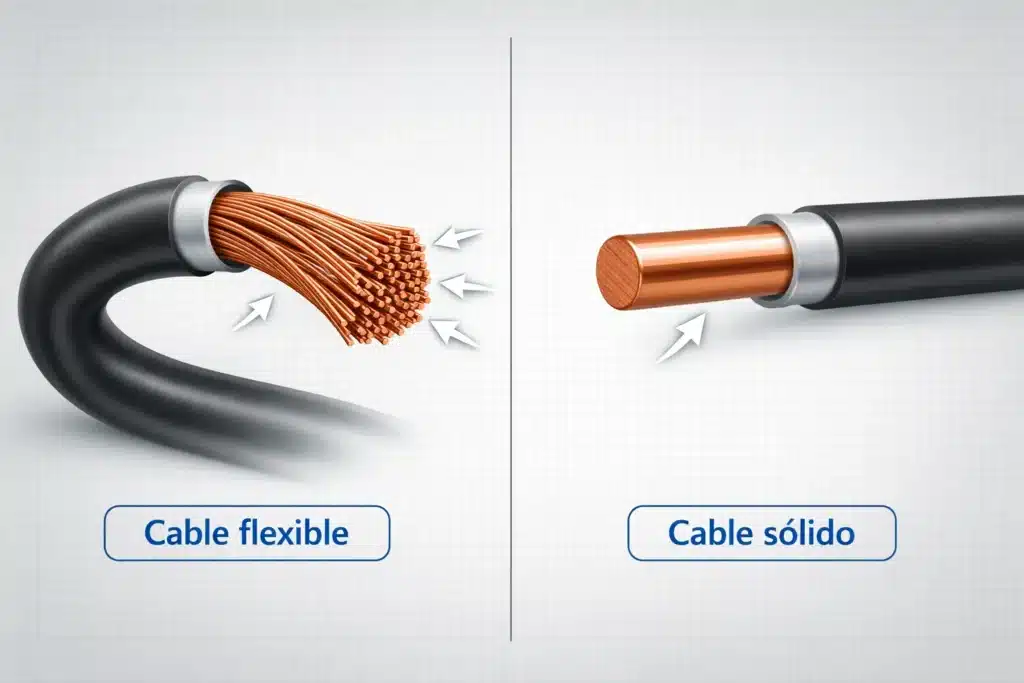

¿Cuál es la diferencia entre cable flexible y cable sólido?
El cable flexible o trenzado es relativamente nuevo, años atrás solo se disponía del cable sólido para realizar el cableado de una instalación eléctrica, haciendo difícil su desplazamiento por la tubería, sobre todo si esta contaba con muchas curvas. En este artículo Electricista Quito hace un breve análisis sobre la diferencia entre cable flexible y cable solido, y su maniobrabilidad durante una instalación eléctrica.
EL cable eléctrico es un elemento que está fabricado por diversos compuestos, plástico aislante y cobre generalmente. El propósito del cable es conducir la electricidad o transportar los electrones de un punto a otro. La energía eléctrica fluye libremente a través de la parte metálica del cable.
Cable sólido
Podemos encontrar distintos tipos de cables rígidos en mercado, de baja y alta tensión, con y sin recubriendo. Además esta los distintos usos que se le puede dar, en centros de carga, cuadros eléctricos, duchas y demás instalaciones eléctricas.
Son cables de solo hilo y como característica principal esta su mejor conductividad, proporcionan además características eléctricas superiores y estables en un rango más amplio de frecuencias.
Son más resistentes y su probabilidad de ser afectados por vibraciones es minina. En lo referente al transporte de energía eléctrica el cable solido al tener una menor área de superficie ofrece menor resistencia al paso de corriente debido a su menor disipación.
Por su rigidez su uso generalmente esta dado para circuitos de fuerza.
Cable flexible
Su uso está reservado prioritariamente para el cableado interior, ya que aquí encontramos un sin número de curvas en las paredes que pueden dificultar el paso de un cable sólido.
Por el grosor de los hilos que lo componen, el cable trenzado está compuesto de más espacios de aire, teniendo una mayor área de superficie en los hilos individuales. Por esta característica transporta menos corriente.
¿Qué significan las siglas THHN y TW?
En los cables encontramos marcaciones tales como “THHN”, “TW, “THW”, etc. a que hacen referencia esta siglas. Este tipo de nomenclatura hace referencia a la clase de aislamiento que lleva el cable y a sus distintas especificaciones. Enseguida enlistamos algunas de ellas.
TH Aislación vinilo/termoplástico (PVC) aprobado climáticamente, resistente a temperaturas 60°C..
THW Aislación vinilo/termoplástico (PVC) aprobado climáticamente, resistente a temperaturas 75°C.
THHN Aislación vinilo/termoplástico (PVC) 90°C 600 voltios cable con chaqueta de nylon utilizado en áreas seca y húmedas.
XHHW Cable de aislado de polietileno, resistente al calor y la humedad 90°C en seco y 75°C en áreas húmedas.
UF Aislación vinilo/termoplástico (PVC) utilizado bajo tierra y como rama de cable de circuito.
Diferencia entre cable flexible o solido
1.- Maniobrabilidad
La diferencia principal entre el cable flexible y cable sólido es la maniobrabilidad y su rendimiento. El cable flexible al momento de realizar un empalme es mucho más maniobrable que el sólido
La diferencia principal entre el cable flexible y cable sólido es la maniobrabilidad y su rendimiento. El cable flexible al momento de realizar un empalme es mucho más maniobrable que el sólido.
2.- Resistencia a la tensión
Al momento de realizar tensión es decir cuando se debe jalar el cable por dentro de la tubería, el cable solido siempre será más resistente, por el hecho de ser un solo cuerpo.
No así el cable flexible que podría sufrir rupturas internas al momento de realizar tensión en este.
3.- Seguridad
El cable sólido es más seguro, pues al momento de realizar el paso por tubería es más resistente y en lo referente a empalmes y uniones el cable solido brinda empalmes más firmes y fuertes que no ceden con el paso del tiempo.
Recomendaciones
Por norma general se recomienda el uso de cable sólido para instalaciones de potencia y flexible para instalaciones de menor intensidad.
